主轴轴承采用进口名牌超精密角接触球轴承，并采用油气润滑方式，有效控制轴承温升，保证机床主轴在高速运转时的稳定性;
X、Y、Z、W轴采用一腔一泵的恒流闭式静压导轨:
X轴采用双齿轮齿条消除传动，Z、W轴采用预载的滚珠丝杆传动，Y轴采用双轴多电机同步升降传动:
主轴箱平衡补偿方式采用双轴同步平衡补偿:
可选择配置附件架及附件库，方便附件手动、自动更换:机床具有自诊断功能，操作方便灵活。
齐齐哈尔壹机智能装备有限公司唯一官方网站
销售热线：13359523510 ENGLISH
13359523510 ENGLISH
产品中心 Products
- 数控龙门镗铣床系列
- 数控落地铣镗床系列
- 数控立式车床系列
- 普通立式车床系列
- 数控卧式车床系列
重型卧式车床系列| 轧辊车床系列| 数控端面车床系列| 数控落地车床系列| 大型卧式车床系列| 数控重型卧式车床系列| - 滚齿机系列
- 数控滚齿机系列

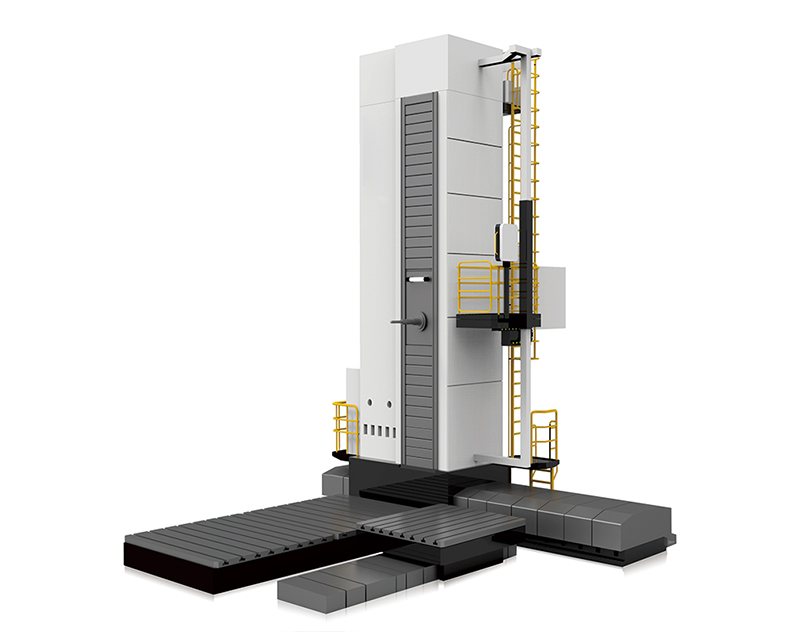

TK69B／TH69B数控落地铣镗床（加工中心）
TK69B/TH69B系列数控落地铣镗床(加工中心)机床应用有限元法优化设计而成，具有镗孔、钻孔、攻丝、铣槽、铣平面等加工功能:配上高精度数控回转工作台、直角铣头等功能附件，可以实现五面加工,是冶金、能源、电力等行业用于汽轮机、发电机和重型机械等大型零件加工的理想设备。
我要询价
产品简介
TK69B/TH69B系列数控落地铣镗床(加工中心)机床应用有限元法优化设计而成，具有镗孔、钻孔、攻丝、铣槽、铣平面等加工功能:配上高精度数控回转工作台、直角铣头等功能附件，可以实现五面加工,是冶金、能源、电力等行业用于汽轮机、发电机和重型机械等大型零件加工的理想设备。
技术参数：
| 产品型号Item | 单位 Unit | TK6916B | TH6916B | TK6920B |
| 主轴直径Spindle Dia. | mm | 中160 | 中160 | 中200 |
| 主轴孔Spindle Taper | ISO | 50 | 50 | 60 |
| 主轴转速范围Spindle Speed | r/min | 2-1500 | 2-1500 | 2-1250 |
| 主轴齿轮档数Shift number of Spindle | 2 | 2 | 2 | |
| 主轴扭Spindle Torque | Nm | 7200/10000 | 7200/10000 | 7200/10000 |
| 铣轴端部直径Endface Diameter of Milling Spindle | mm | 中300 | 中300 | 中300 |
| 滑枕断面尺寸RamSection | mm | 480×520 | 480×520 | 480×520 |
| 主电机功率Main Motor Power | kW | 71/92 | 71/92 | 71/92 |
| 立柱行程(X轴)Coulmn Travel(Xaxis) | mm | 6000+n×1000 | 6000+n×1000 | 6000+n×1000 |
| 主轴箱垂直行程(Y轴)Headstock VerticalTravel[Yaxis) | mm | 3000-5000 | 3000-5000 | 3000-5000 |
| 主轴行程(W轴)Spindle Travel(W axis) | mm | 1200 | 1200 | 1200 |
| 滑枕行程(Z轴)Ram Travel(Z axis) | mm | 1200 | 1200 | 1200 |
| 主轴、滑枕叠加行程Overtay Travel of Spindle and Ram | mm | 2400 | 2400 | 2400 |
| 立柱移动速度(X轴)Column Movement SpeedXaxis) | mm/min | 0.5-10000 | 0.5-10000 | 0.5-10000 |
| 主轴箱垂直移动速度(Y轴)HeadstockVerticalpeedYais | mm/min | 0.5-10000 | 0.5-10000 | 0.5-10000 |
| 主轴移动速度(W轴)Spindle Movement Speed(Waxis) | mm/min | 0.5-7500 | 0.5-7500 | 0.5-7500 |
| 滑枕移动速度(Z轴)Ram speed(Z axis) | mm/min | 0.5-7500 | 0.5-7500 | 0.5-7500 |
| 库容Tool Magazine Capacity | 40-60 | |||
| 大刀具重量MaxToolWeight | kg | 25/35 | ||
| 大刀具直径Max Tool Dia | mm | 中250 | ||
| 大刀具长度MaxToolLength | mm | 600 | ||
| 产品型号Item | 单位 Unit | TH6920B | TK6926B | TH6926B |
| 主轴直径Spindle Dia. | mm | 中200 | 中260 | 中260 |
| 主轴孔Spindle Taper | ISO | 60 | 60 | 60 |
| 主轴转速范围Spindle Speed | r/min | 2-1250 | 2-1000 | 2-1000 |
| 主轴齿轮档数Shift number of Spindle | 2 | 4 | 4 | |
| 主轴扭Spindle Torque | Nm | 7200/10000 | 24000 | 24000 |
| 铣轴端部直径Endface Diameter of Milling Spindle | mm | 中300 | 中400 | 中400 |
| 滑枕断面尺寸RamSection | mm | 480×520 | 680×800 | 680×800 |
| 主电机功率Main Motor Power | kW | 71/92 | 130 | 130 |
| 立柱行程(X轴)Coulmn Travel(Xaxis) | mm | 6000+n×1000 | 6000+n×1000 | 6000+n×1000 |
| 主轴箱垂直行程(Y轴)Headstock VerticalTravel[Yaxis) | mm | 3000-5000 | 5000-9000 | 5000-9000 |
| 主轴行程(W轴)Spindle Travel(W axis) | mm | 1200 | 1750 | 1750 |
| 滑枕行程(Z轴)Ram Travel(Z axis) | mm | 1200 | 1850 | 1850 |
| 主轴、滑枕叠加行程Overtay Travel of Spindle and Ram | mm | 2400 | 3600 | 3600 |
| 立柱移动速度(X轴)Column Movement SpeedXaxis) | mm/min | 0.5-10000 | 0.5-10000 | 0.5-10000 |
| 主轴箱垂直移动速度(Y轴)HeadstockVerticalpeedYais | mm/min | 0.5-10000 | 0.5-10000 | 0.5-10000 |
| 主轴移动速度(W轴)Spindle Movement Speed(Waxis) | mm/min | 0.5-7500 | 0.5-7500 | 0.5-7500 |
| 滑枕移动速度(Z轴)Ram speed(Z axis) | mm/min | 0.5-7500 | 0.5-7500 | 0.5-7500 |
| 库容Tool Magazine Capacity | 40-60 | 40-60 | ||
| 大刀具重量MaxToolWeight | kg | 25/35 | 25/35 | |
| 大刀具直径Max Tool Dia | mm | 中250 | 中250 | |
| 大刀具长度MaxToolLength | mm | 600 | 600 |
