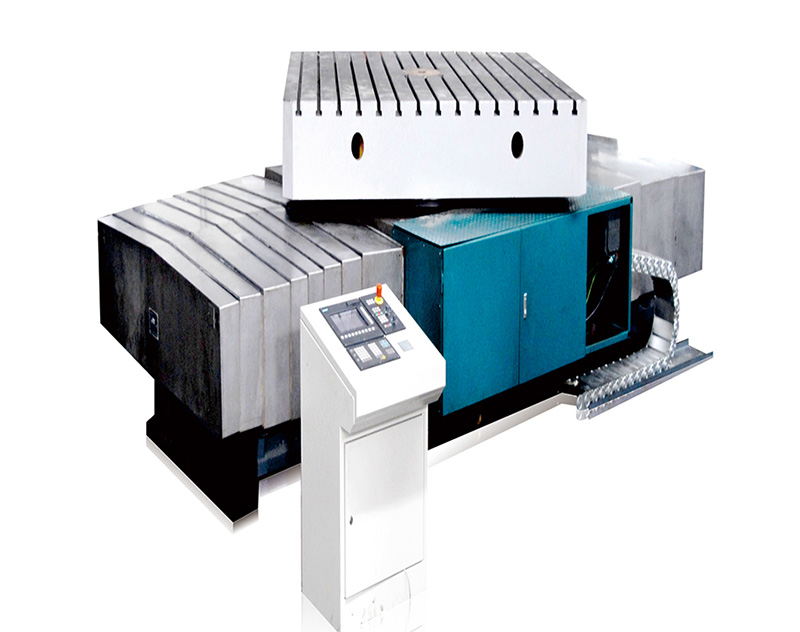

TDV系列回转工作台结构特点：

回转工作台由三层组成,上层为工作台面,用于装夹工件作回转运动;中层为滑座,由交流伺服电机经滚珠丝杠作直线运动,下层为床身.

工作台回转用高精度双列短圆柱滚子轴承定心;

工作台设有夹紧装置,采用碟形弹簧夹紧,油压放松方式:

工作台直线运动采用滚珠丝杠副,回转运动则采用双齿轮-齿國运动装置,各进给运动链均进行了预加载,以消除传动链间隙,

提高传动链刚度,保证切削稳定性:

直线及回转运动导轨均采用多头泵恒流静压导轨

HT系列回转工作台结构特点：

工作台回转采用国产名牌高精度双列短圆柱滚子轴承定心;

HT315B直线运动及回转运动支撑采用毛细管恒压静压导轨，HT200A直线运动及回转运动支撑采用卸荷导轨;

工作台直线运动采用蜗轮蜗杆减速、齿轮齿条传动，回转运动采用蜗轮蜗杆减速、齿轮齿圈传动:工作台设有夹紧装置。
